SVM-2

决策边界

上一篇介绍了SVM的超平面划分。

$w^Tx + b = 0 \tag{1}$

其中， $w$ 表示权值向量，权值向量对应了决策边界的法向量。$b$ 则表示偏置，也称位移项，表示了决策边界距坐标原点的距离。我们可以将决策边界记为 $(w,b)$，那么，样本$x$ 到决策边界的距离为：

$r = \frac{|w^Tx + b|}{||w||} \tag{2}$

我们将正样本标识为 1，负样本标识为 -1， 则 SVM 的期望预测可以重新描述为：

$$\begin{cases} w^Tx^{(i)} + b \geq +1, \quad \mbox{if $y^{(i)} = +1$} \\ w^Tx^{(i)} + b \leq -1, \quad \mbox{if $y^{(i)} = -1$} \end{cases} \tag{3}$$

即：

$y^{(i)} (w^Tx^{(i)} + b) \geq 1 \tag {4}$

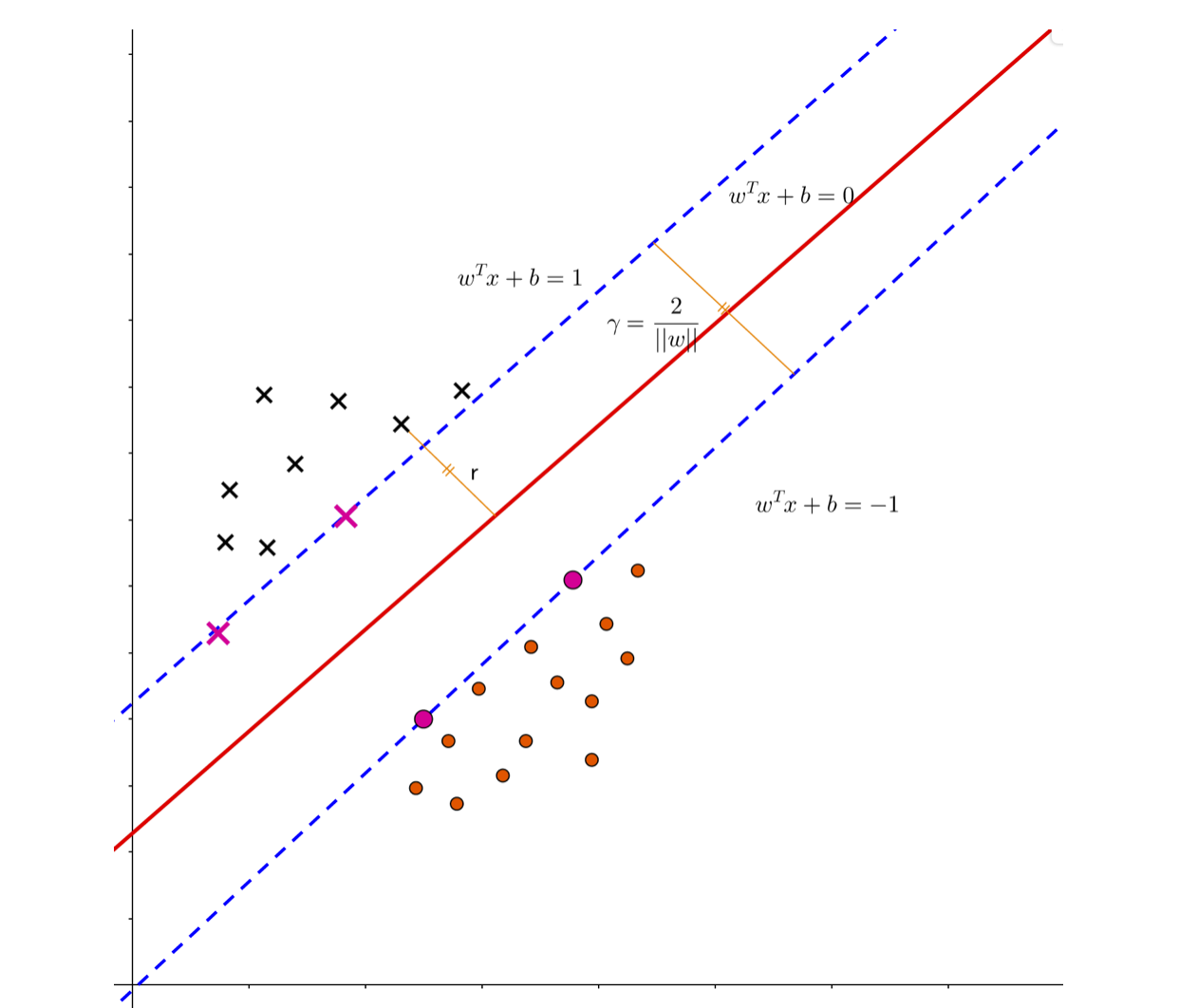

使等号成立的样本称之为“支持向量（Support Vectors）”，两个异类的支持向量到决策边界的距离之和为：

$\gamma = \frac{2}{||w||} \tag{5}$

SVM 就是力图是 $γ$ 足够大，从而获得更好的泛化能力：

$$\begin{align*} & \max_{w, b} \frac{2}{||w||} \\ \mbox{s.t}. \quad & y^{(i)}(w^Tx^{(i)} + b) \geq 1, \quad i = 1,2,...,m \end{align*} \tag{6}$$

可以转化为如下的二次优化问题：

$$\begin{align*} & \min_{w,b} \frac{1}{2} ||w||^2 \\ \mbox{s.t.} \quad & y^{(i)}(w^Tx^{(i)} + b) \geq 1, \quad i = 1,2,...,m \end{align*} \tag{7}$$

硬间隔与软间隔

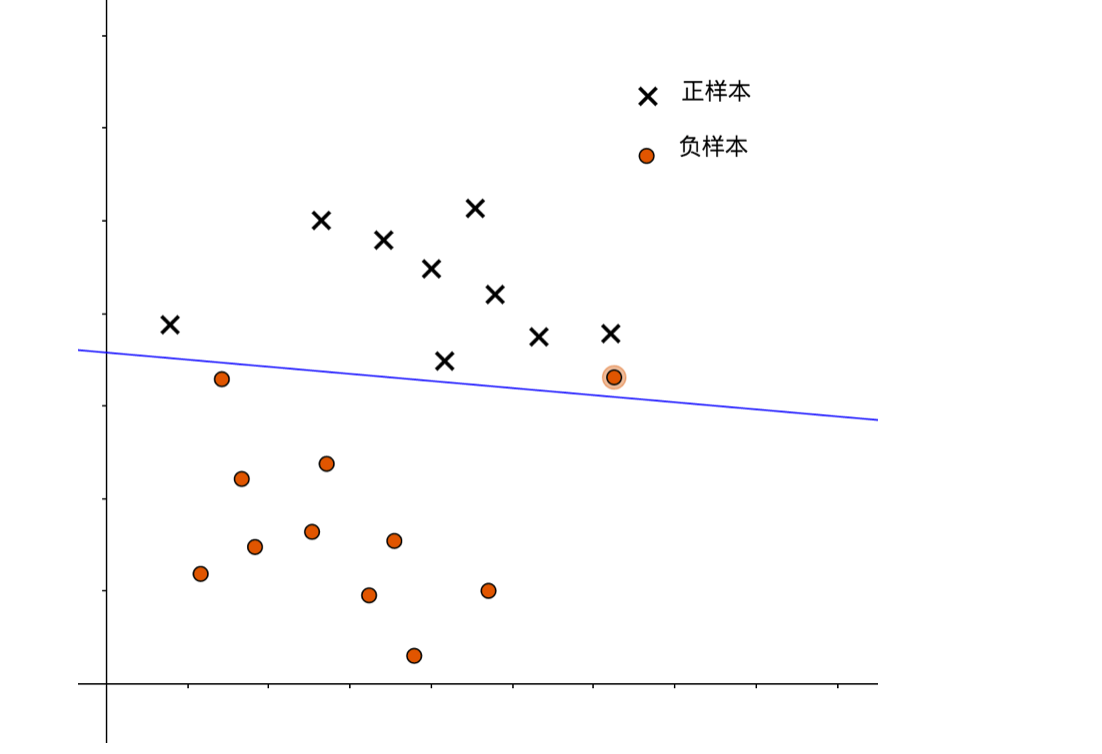

红色的决策边界表示了一种较硬的间隔划分，这种划分，能将所有正、负样本区分开来：

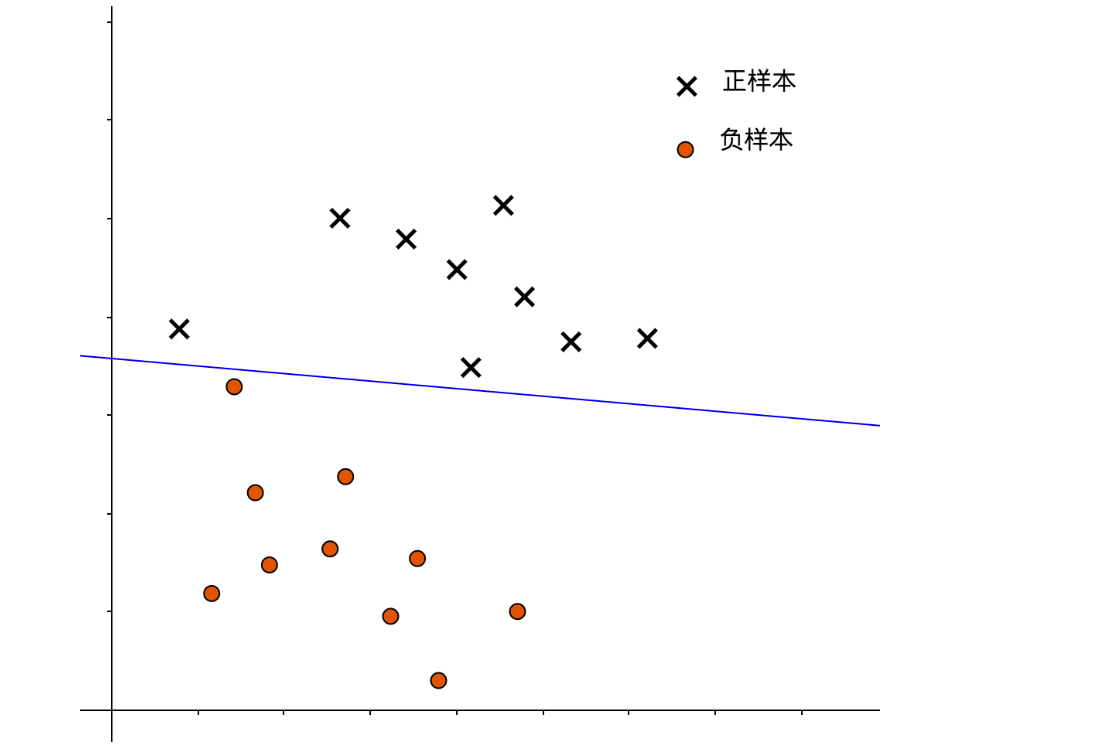

硬间隔并不一定好，就像我们在回归问题中提到的那样，这只是对于训练样本作出了极佳的拟合，但容易造成过拟合。比如我们现在有了一个新的负样本，他被错误地分类为了正样本：

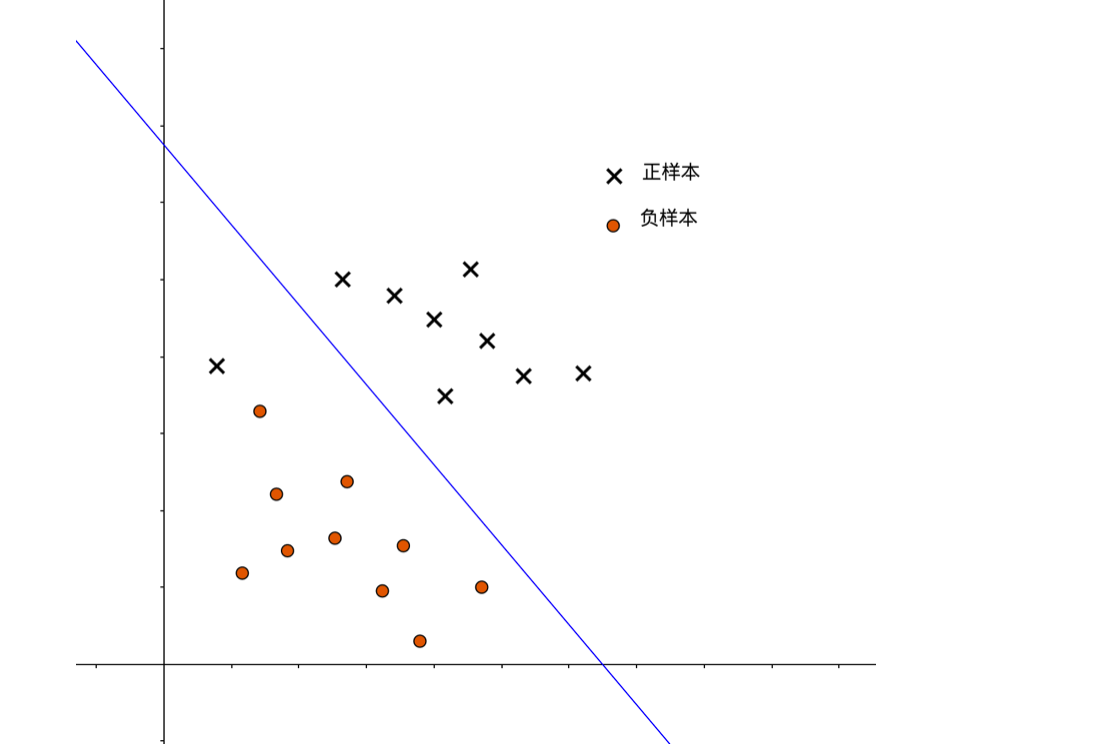

而下图则展示了一种较软的间隔，这样的决策边界允许了一部分分类异常，避免了过拟合问题，但如果过软，也容易造成欠拟合问题：

鉴于此，我们在优化过程中，添加一个参数 $ C$ 来控制间隔的“软硬”：

$$\begin{align*} & \min_{w,b}\frac{1}{||w||^2} + C\sum_{i=1}^m \ell(y^{(i)}(w^Tx^{(i)})-1) \\ \mbox{s.t.} \quad & y^{(i)}(w^Tx^{(i)} + b) \geq 1, \quad i = 1,2,...,m \end{align*} \tag{8}$$

其中，$\ell(z)$是损失函数，其衡量了样本 $x$ 与真实值 $y^{(i)}$的近似程度，当 $C$取值越大时，为了最优化问题，需要 $\ell(z)$越小，即各个样本都要尽可能分类正确，这提高了训练准确率，但也面临过拟合的问题。

C 取值	优势	可能面临问题
大	提高训练精度	过拟合
小	解决过拟合问题	欠拟合

$C$扮演了回归问题中正则化参数 $\frac{1}{\lambda}$的角色。当 $C$的取值趋于 $\infty$ 时，模型就变为了硬间隔支持向量机。

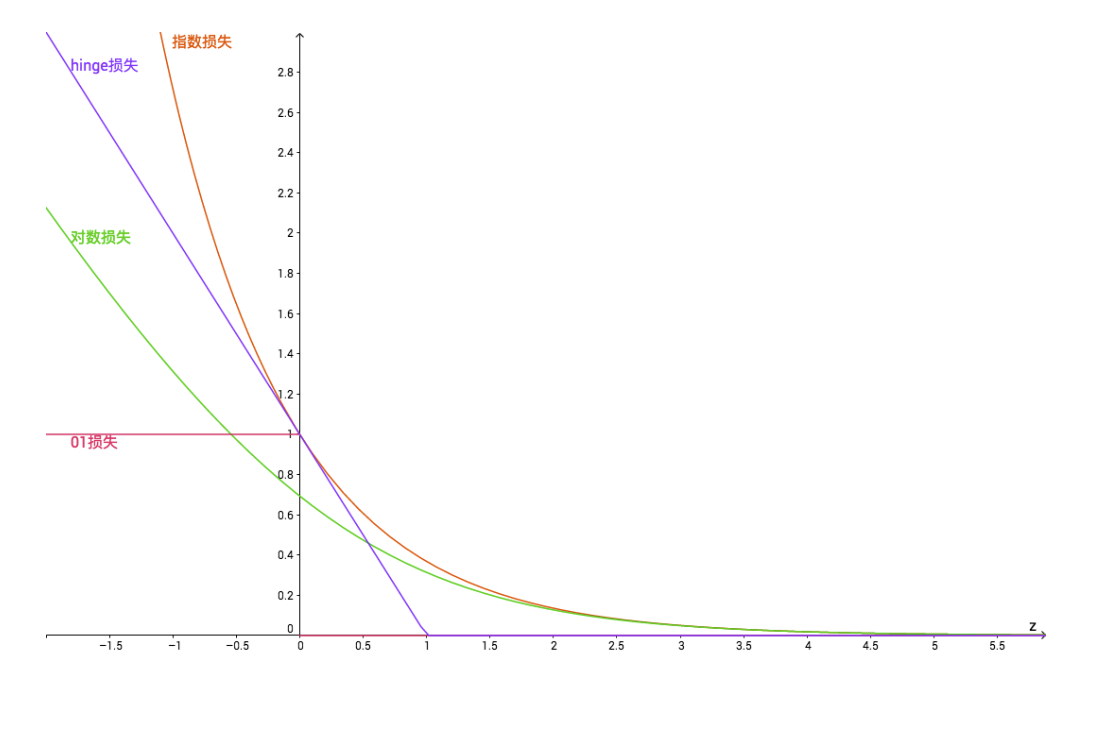

常见的损失函数有:

名称	函数式
0/1 损失	$\ell(z) = \begin{cases} 1, \quad \mbox{if $z \lt 0$} \\ 0, \mbox{otherwise} \end{cases}$
hinge 损失	$\ell(z) = max(0, 1-z)$
指数损失	$\ell(z) = exp(-z)$
对数损失	$\ell(z) = log(1+exp(-z))$

若采用 hinge 损失函数，则式 (8) 可以具体为：
$\min_{w,b} \frac{1}{2}||w||^2 + C\sum_{i=1}^m max(0, 1- y^{(i)}(w^Tx^{(i)} + b)) \tag{9}$

引入 “松弛变量（slack variables）” $\xi^{(i)} \geq 0$，可以将式 (9) 改写为：

$$\begin{align*} & \min_{w,b,\xi^{(i)}} \frac{1}{2}||w||^2 +C\sum_{i=1}^m\xi^{(i)} \\ \mbox{s.t.} \quad & y^{(i)}(w^Tx^{(i)} + b) \geq 1 - \xi^{(i)} \\ & \xi^{(i)} \geq 0, i=1,2,3,...,m \end{align*} \tag{10}$$

这就构成 “软间隔支持向量机”。

松弛变量，顾名思义，就是控制每个样本受到约束的程度。$\xi^{(i)}$越大，则受约束程度越小（越松弛）。

• 当$\xi^{(i)} > 1$, 则 $max (0, 1- y^{(i)}(w^Tx^{(i)} + b)) > 1$,则$y^{(i)}$ 与 $(w^Tx^{(i)} + b))$异号，分类错误。
• 当$\xi^{(i)}=0$, 则 $max (0, 1- y^{(i)}(w^Tx^{(i)} + b)) =0$,则$1- y^{(i)}(w^Tx^{(i)} + b) = 0$,样本落在了最大间隔边界上。
• 当$0 \lt \xi^{(i)} \leq 1$, 则 $max (0, 1- y^{(i)}(w^Tx^{(i)} + b)) \leq 1$,则$0 \leq 1- y^{(i)}(w^Tx^{(i)} + b) \leq 1$异号，样本落在了最大间隔与决策边界之间。

对偶问题

对于式 (10) 的优化模型，应用拉格朗日乘子法获得的拉格朗日函数如下：

$$\begin{align*} L(w,b,\alpha,\xi,\mu) =& \frac{1}{2}||w||^2 + C\sum_{i=1}^m\xi^{(i)} \\ & +\sum_{i=1}^m\alpha^{(i)}(1-\xi^{(i)}-y_i(w^Tx_i + b)) - \sum_{i=1}^m \mu^{(i)} \xi^{(i)} \end{align*} \tag{11}$$

其中， $\alpha^{(i)} \geq 0$， $\mu^{(i)} \geq 0$是拉格朗日乘子。

令 $ L(w,b,α,ξ,μ)$ 对 $ w$，$b$，$\xi^{(i)}$的偏导为 0 可得：

$$\begin{align*} w &= \sum_{i=1}^m \alpha^{(i)} y^{(i)} x^{(i)} \tag{12} \\ 0 &= \sum_{i=1}^m \alpha^{(i)} y^{(i)} \tag{13} \\ C &= \alpha^{(i)} + \mu^{(i)} \tag{14} \end{align*}$$

将其带入 (1) 式中，得：

$$\begin{align*} f(x) &= w^Tx + b \\ &= \sum_{i=1}^m\alpha^{(i)} y^{(i)} (x^{(i)})^T x + b \end{align*} \tag{15}$$

将式 (12) - (14) 代入式 (11) 中，就得到了式 (10) 的 对偶问题：

$$\begin{align*} & \max_{\alpha} \sum_{i=1}^m\alpha^{(i)} - \frac{1}{2}\sum_{i=1}^m\sum_{j=1}^m \alpha^{(i)} \alpha^{(j)} y^{(i)} y^{(j)} (x^{(i)})^T x^{(j)} \\ \mbox{s.t.} \quad & \sum_{i=1}^m \alpha^{(i)} y^{(i)} = 0, \\ & 0 \leq \alpha^{(i)} \leq C, i=1,2,...,m \end{align*} \tag{16}$$

对于软间隔支持向量机，KKT 条件要求：

$$\begin{cases} \alpha^{(i)} \geq 0, \mu^{(i)} \geq 0, \\ y^{(i)}f(x^{(i)}) - 1 + \xi_i \geq 0, \\ \alpha^{(i)}(y^{(i)}f(x^{(i)})-1+\xi^{(i)})) = 0, \\ \xi^{(i)} \geq 0, \mu^{(i)}\xi^{(i)} = 0 \end{cases} \tag{17}$$

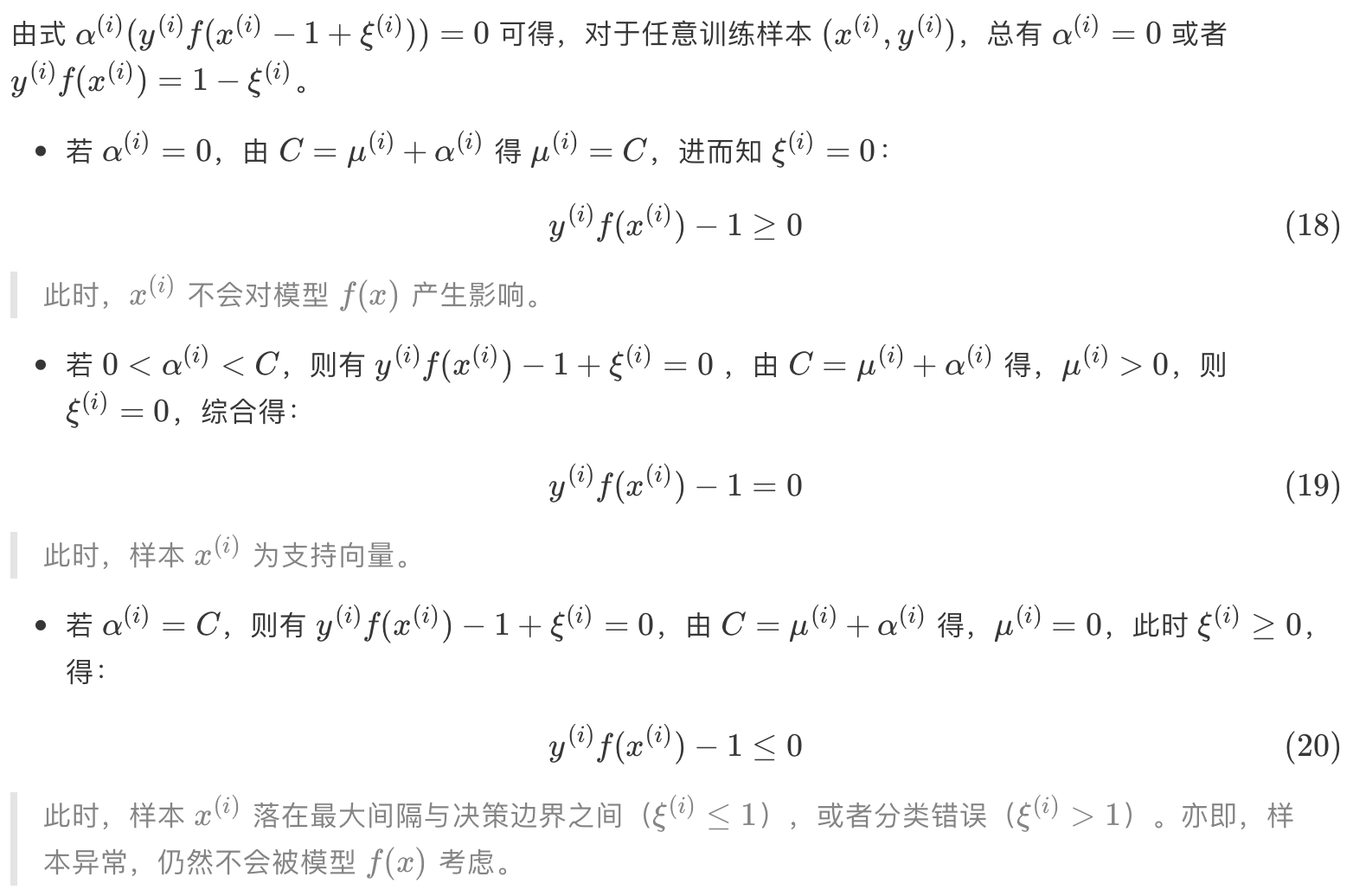

综上，我们不但可以将 KKT 条件写为：

$$\begin{align*} & \alpha^{(i)}=0\Leftrightarrow y^{(i)}f(x^{(i)})\geq1,\\ & 0<\alpha^{(i)}<C\Leftrightarrow y^{(i)}f(x^{(i)})=1,\\ & \alpha^{(i)}=C\Leftrightarrow y^{(i)}f(x^{(i)})\leq 1. \end{align*} \tag{21}$$

并且，还能够知道，采用了 hinge 损失函数的最终模型 $f(x)$仅与支持向量有关。

核函数

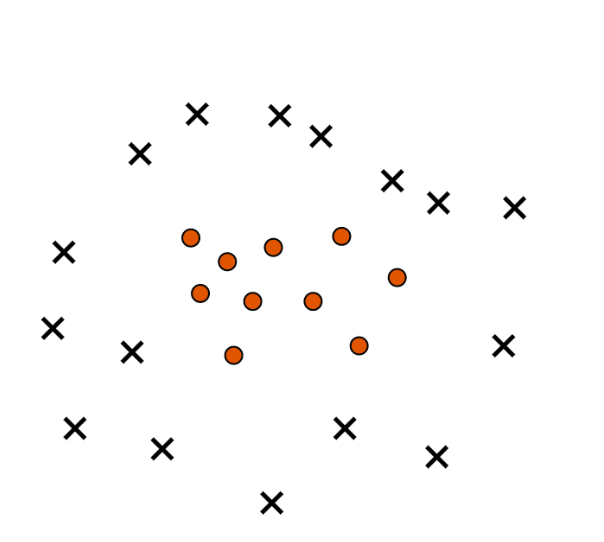

假定我们面临的数据呈现下面这样的分布：

显然，这不是一个线性可分的问题，在逻辑回归中，我们会通过多项式扩展来创建新的高维特征，从而将低维度的线性不可分问题转换为了高维度的线性可分问题。

在 SVM 中，仍然是考虑将低维不可分问题转换到高维度可分问题:
$f(x) = w^T\phi(x)+b \tag{22}$

$\phi(x)$ 对应了 $x$的高维度特征向量。

此时，SVM 优化模型的对偶问题为：

$$\begin{align*} & \max_{\alpha} = \sum_{i=1}^m\alpha^{(i)} - \frac{1}{2}\sum_{i=1}^m\sum_{j=1}^m \alpha^{(i)} \alpha^{(j)} y^{(i)} y^{(j)} \phi(x^{(i)})^T \phi(x^{(i)}) \\ \mbox{s.t.} \quad & \sum_{i=1}^m \alpha^{(i)} y^{(i)} = 0, \\ & 0 \leq \alpha^{(i)} \leq C, \quad i=1,2,3,...,m \end{align*} \tag{23}$$

令$\kappa(x^{(i)}, x^{(j)})$表示 $x^{(i)}$与 $x^{(j)}$的内积：

$\kappa(x^{(i)}, x^{(j)}) = \langle \phi(x^{(i)}, \phi(x^{(j)})) \rangle = \phi(x^{(i)})^T \phi(x^{(j)}) \tag{24}$

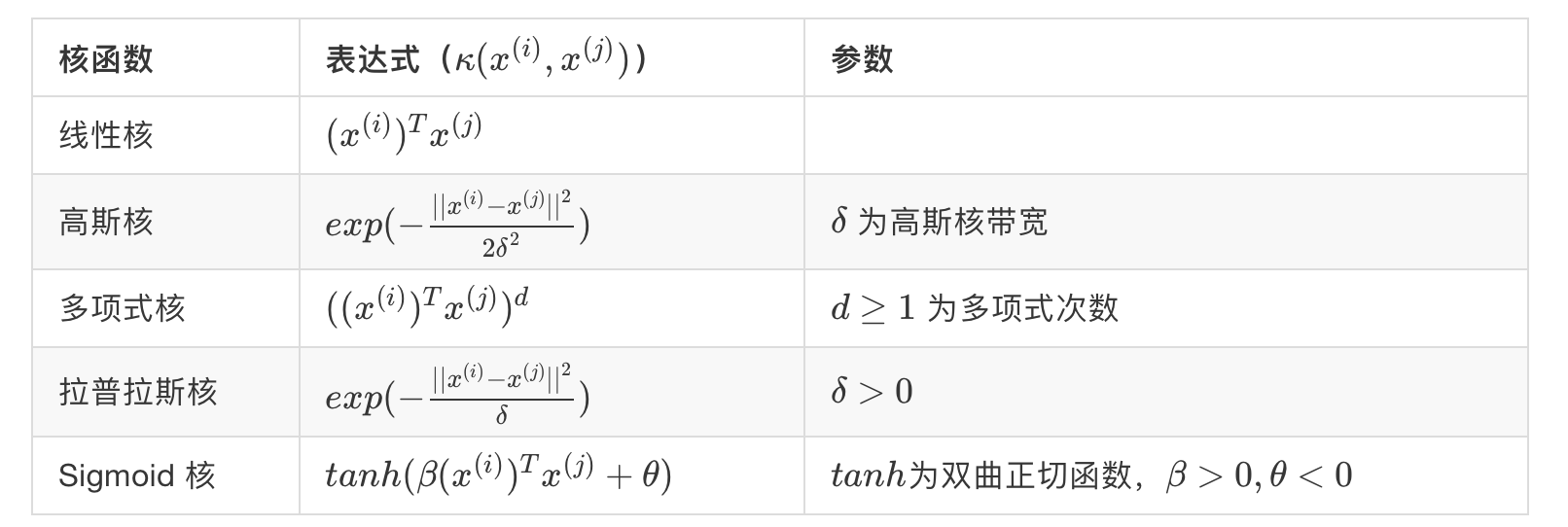

函数 $κ$ 即表示了核函数（kernel function），引入核函数后，优化模型可以写为：

$$\begin{align*} & \max_{\alpha} = \sum_{i=1}^m\alpha^{(i)} - \frac{1}{2}\sum_{i=1}^m\sum_{j=1}^m \alpha^{(i)} \alpha^{(j)} y^{(i)} y^{(j)} \kappa(x^{(i)}, x^{(j)}) \\ \mbox{s.t.} \quad & \sum_{i=1}^m \alpha^{(i)} y^{(i)} = 0, \\ & 0 \leq \alpha^{(i)} \leq C, \quad i=1,2,3,...,m \end{align*} \tag{26}$$

求解后，得到模型：

$$\begin{align*} f(x) &= w^T\phi(x) + b \\ &= \sum_{i=1}^m\alpha^{(i)}y^{(i)}\phi(x^{(i)})^T\phi(x) + b \\ &= \sum_{i=1}^m\alpha^{(i)}y^{(i)}\kappa(x, x^{(i)}) + b \end{align*} \tag{27}$$
